Comment choisir la bonne dimension d’un raccord de plomberie ?
Choisir la bonne dimension évite les fuites, les montages forcés et les incompatibilités entre tube et robinetterie. Entre pouce, mm, DN, diamètre extérieur et filetage mâle/femelle, l’erreur est fréquente. Les repères ci-dessous vous aident à comprendre, mesurer et sélectionner la dimension adaptée, avec un tableau de correspondance et des conseils pratiques.
À quoi correspond vraiment une dimension de raccord en plomberie ?
Un raccord sert à relier un tube à un autre tube ou à un équipement (robinet, vanne, flexible, radiateur, chauffe-eau). La « dimension » ne désigne pas toujours la même chose : elle dépend du type d’assemblage et du support à raccorder.
Pour éviter toute confusion, identifiez systématiquement ces trois informations :
- Le diamètre du tube, généralement en mm (souvent en diamètre extérieur pour le cuivre et le multicouche).
- La taille du filetage, généralement exprimée en pouce (ex. 1/2"), surtout côté robinetterie et appareils.
- Le genre du filetage : mâle (filets à l’extérieur) ou femelle (filets à l’intérieur).
Le matériau et la technique d’assemblage comptent aussi : à visser, à sertir, à souder, à compression, ou collé (PVC).
Informations:
Une même installation peut combiner plusieurs logiques : par exemple un tube multicouche en mm et, côté robinetterie, un filetage en pouce.
Comment lire pouce, mm, DN et diamètre extérieur sans se tromper ?
La confusion vient d’un mélange d’unités : le pouce est utilisé pour les filetages, alors que les mm décrivent le plus souvent les tubes. Le DN (diamètre nominal) sert d’équivalence normalisée, surtout utile pour comparer des pièces entre elles.
Retenez les repères suivants :
- Le pouce (ex. 1/2") correspond à une taille de filetage (héritée de standards historiques).
- Le diamètre extérieur (Ø ext.) est la référence la plus courante pour les tubes cuivre et multicouche (ex. 16 mm).
- Le PER est exprimé en mm, mais la compatibilité dépend du système (sertissage, glissement, compression) et de la gamme.
- Le pas de filet peut varier : il ne se devine pas à l’œil, notamment sur une installation ancienne ou un filetage abîmé.
Conversions fréquentes (sanitaire et eau) :
- 1/2" correspond le plus souvent à DN 15.
- 3/4" correspond le plus souvent à DN 20.
- 1" correspond le plus souvent à DN 25.
- 1"1/4 correspond le plus souvent à DN 32.
- 1"1/2 correspond le plus souvent à DN 40.
Bon à savoir:
Sur un robinet, une vanne, un flexible ou un appareil, la dimension indiquée concerne presque toujours le filetage en pouce, et non le diamètre du tube.
Quel tableau de correspondance utiliser pour les dimensions courantes ?
Le tableau ci-dessous sert de pense-bête pour comparer pouce, DN et diamètres de tubes généralement associés. Les équivalences en mm côté filetage restent indicatives : en cas de doute, une mesure (diamètre + pas) reste la meilleure sécurité.
| Désignation filetage (pouce) | Équivalence courante (mm) | DN (nominal) | Ø extérieur de tube souvent associé (mm) | Usages courants |
|---|---|---|---|---|
| 3/8" | ≈ 12 mm | 10 | 12 | Alimentation de petits appareils, robinetterie légère |
| 1/2" | ≈ 15 mm | 15 | 14 / 16 | Sanitaire, douche, chauffe-eau |
| 3/4" | ≈ 20 mm | 20 | 20 | Alimentation principale, chauffe-eau, arrosage |
| 1" | ≈ 25 mm | 25 | 26 | Réseaux à débit plus élevé, chauffage, collecteurs |
| 1"1/4 | ≈ 32 mm | 32 | 32 | Colonne, réseau technique, circulation importante |
| 1"1/2 | ≈ 40 mm | 40 | 40 | Réseaux, chaufferie domestique, gros débits |
| 2" | ≈ 50 mm | 50 | 50 | Installations techniques spécifiques |
Quel type de raccord choisir selon le tube et l’usage ?
Le choix dépend du matériau du tube, de l’accessibilité, de la pression, de la température et de l’usage (eau, chauffage, gaz, évacuation). Une erreur de compatibilité entraîne souvent une fuite, soit au niveau du joint, soit sur l’étanchéité du filetage.
Quand privilégier un raccord à visser (mâle/femelle) ?
Les raccords à visser, souvent en laiton (parfois en inox ou acier), sont adaptés aux liaisons démontables : robinetterie, vannes, raccordement d’appareils. L’étanchéité se fait :
- soit par joint plat (si la portée est prévue pour),
- soit sur le filetage (selon le type de raccord et de filets).
Quel raccord choisir pour du cuivre : soudure ou mécanique ?
Sur cuivre, le raccord à souder est durable et compact, mais il exige une bonne maîtrise (préparation, chauffage, sécurité). En dépannage ou en rénovation, des solutions mécaniques existent selon les gammes et facilitent le remplacement d’une pièce sans brasage.
Quel raccord utiliser sur PER : sertir ou compression ?
Un raccord PER peut être à sertir ou à compression, selon le système. Le choix dépend surtout de l’outillage et de la configuration. La fiabilité repose sur une coupe nette, une insertion correcte et le respect de la gamme (les composants ne sont pas toujours interchangeables d’une marque à l’autre).
Comment raccorder du multicouche vers la robinetterie ?
Le multicouche est souvent choisi en rénovation pour sa tenue mécanique et sa facilité de passage. L’assemblage se fait fréquemment à sertir. Des raccords de transition permettent de passer d’un diamètre en mm vers un filetage en pouce, côté robinetterie ou appareils.
Quelles dimensions en PVC pour l’évacuation ?
En évacuation, les diamètres sont exprimés en mm (ex. 32, 40, 50). Les raccords PVC se collent généralement : la préparation (coupe, ébavurage, nettoyage) conditionne la tenue. Le dimensionnement dépend du débit et de l’appareil raccordé.
Attention:
Pour le gaz, les raccords, filetages et règles d’étanchéité exigent une rigueur maximale. En cas de doute sur un raccordement gaz, stoppez l’installation et faites intervenir un plombier chauffagiste.
Comment mesurer un raccord et éviter les erreurs de diamètre ?
Une méthode simple permet de sécuriser l’achat et d’éviter les pièces incompatibles.
- Distinguez tube et filetage. Le tube (cuivre, multicouche, PER) se raisonne en mm, souvent en diamètre extérieur. Un raccord à visser se caractérise par une dimension en pouce et par son genre mâle ou femelle.

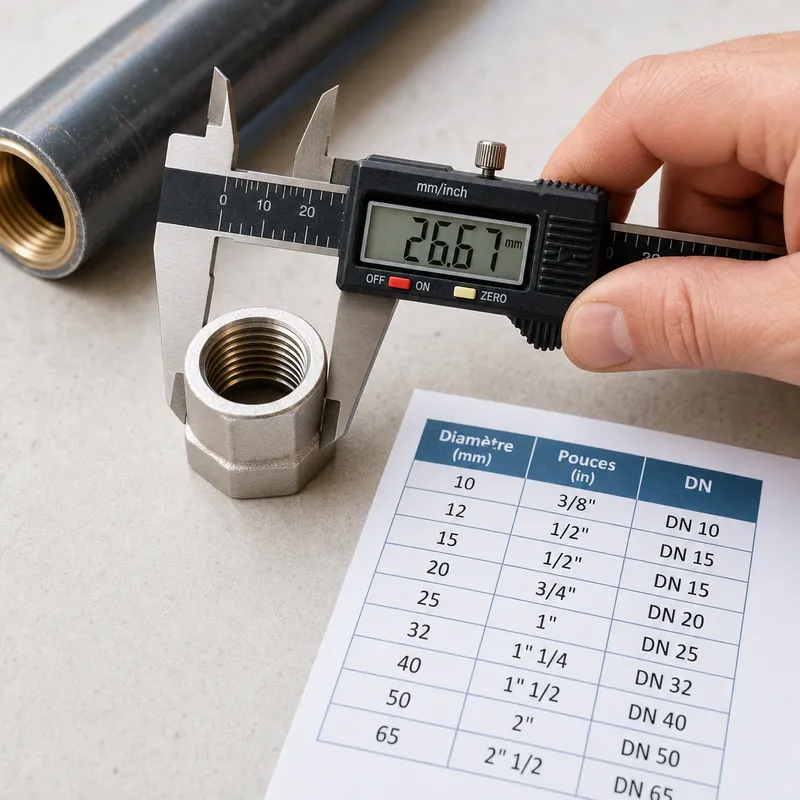

- Mesurez avec un pied à coulisse. Pour un filetage mâle, mesurez le diamètre extérieur des filets. Pour un filetage femelle, mesurez le diamètre intérieur. Comparez ensuite au tableau. Une règle peut aider, mais la précision est souvent insuffisante.
- Contrôlez le mode d’étanchéité. Vérifiez si l’étanchéité se fait avec un joint (portée plane) ou sur filetage. Une erreur à ce stade peut provoquer une fuite même avec la bonne dimension.
Réflexes utiles avant montage :
- Comparez la dimension du tube et la dimension du filetage : ce sont deux références différentes.
- Vérifiez si le filetage est conique ou cylindrique en cas d’installation existante atypique.
- Inspectez l’état des filets et des portées : une déformation ou une corrosion peut empêcher l’étanchéité.
- Ne forcez jamais au vissage : un montage contraint endommage les pièces et fragilise l’étanchéité.
Bonus:
Avant d’acheter, emportez l’ancienne pièce ou prenez une photo nette du mâle et du femelle avec une mesure visible. Vous réduisez fortement les erreurs de dimension et de filetage.
Quels prix prévoir selon la dimension et le type de raccord ?
Le prix dépend du type de pièce, du matériau (laiton, cuivre, inox, PVC), du diamètre et du mode d’assemblage (sertir, souder, visser, compression). Les fourchettes ci-dessous concernent le matériel uniquement, hors outillage et hors intervention.
| Type de raccord (matériel) | Fourchette indicative | Ce qui fait varier le prix |
|---|---|---|
| Raccord laiton à visser (petites dimensions) | ≈ 2 à 10 € | Taille en pouce, mâle/femelle, qualité d’usinage |
| Raccord PER (compression ou selon systèmes) | ≈ 3 à 15 € | Diamètre, forme (coude, té), marque et gamme |
| Raccord multicouche à sertir | ≈ 4 à 20 € | Diamètre, profil de sertissage, complexité |
| Raccord cuivre (selon type) | ≈ 2 à 12 € | Diamètre, forme, épaisseur, pièces complémentaires |
| Raccord PVC (évacuation) | ≈ 1 à 8 € | Diamètre, angle, manchon, réduction |
L’outillage peut aussi peser dans le budget :
- Un pied à coulisse coûte souvent ≈ 10 à 30 €.
- Une clé adaptée ou une pince multiprise coûte souvent ≈ 10 à 40 €.
- Une pince à sertir (PER ou multicouche) représente un budget nettement plus élevé, selon la qualité et les profils.
Quelle est la recommandation finale du plombier Ou-Plombier ?
Une dimension mal interprétée suffit à provoquer une fuite, même avec un joint neuf et un serrage important. La vérification du diamètre, du genre mâle/femelle, du pas de filet (si nécessaire) et du mode d’étanchéité évite la plupart des erreurs.
Si vous hésitez entre plusieurs dimensions, si l’accès est difficile ou si la fuite revient, un plombier chauffagiste Ou-Plombier peut contrôler la compatibilité des pièces et sécuriser le raccordement. Intervention possible 24h/24 et 7j/7 partout en France, avec devis gratuit.
