Comment choisir un filetage gaz fiable et étanche ?

Un filetage mal identifié ou mal assemblé peut provoquer une fuite, un serrage insuffisant ou une incompatibilité entre raccords. Pour éviter les erreurs, il faut connaître les principaux standards, savoir mesurer correctement les dimensions et appliquer la bonne méthode d’étanchéité selon le montage. Voici des repères concrets, utiles avant toute intervention.

Qu’est-ce qu’un filetage gaz et à quoi sert-il ?

Le filetage correspond aux filets en spirale usinés sur un raccord ou un tube, afin de visser une partie mâle dans une partie femelle. Sur une installation de gaz, il permet d’assembler des tuyaux et accessoires en assurant la tenue mécanique et, selon la géométrie, l’étanchéité.

Un élément mâle porte les filets à l’extérieur, comme une vis. Un élément femelle porte les filets à l’intérieur, comme un écrou ou un embout taraudé. La compatibilité dépend à la fois de la taille et du profil du filetage.

Deux géométries sont essentielles à distinguer :

• Le filetage cylindrique a un diamètre constant sur toute la longueur.
• Le filetage conique présente un diamètre qui varie légèrement, ce qui crée un serrage progressif.

Bon à savoir:

Un filetage conique peut contribuer à l’étanchéité par contact dans le filet (avec un produit adapté), tandis qu’un filetage cylindrique s’appuie souvent sur un joint qui s’écrase sur une portée.

Quels standards de filetages faut-il connaître pour éviter les incompatibilités ?

Les raccords utilisés en plomberie et sur certaines liaisons gaz suivent des standards internationaux. En pratique, vous rencontrerez surtout la famille BSP (courante en Europe) et, plus rarement, le NPT (fréquent en Amérique du Nord). L’erreur classique consiste à assembler deux profils proches en apparence, mais incompatibles.

BSPP (G) : comment reconnaître un filetage cylindrique ?

Le BSPP (souvent repéré par la lettre G) est un filetage cylindrique. Il est courant sur de nombreux raccords et accessoires. Dans ce cas, l’étanchéité ne se fait généralement pas dans le filet.

Le plus souvent, elle est assurée par un joint (plat ou torique) qui vient s’écraser sur une portée prévue à cet effet. Le filetage sert alors à rapprocher et maintenir les pièces.

BSPT (R) : quand un filetage conique est-il utilisé ?

Le BSPT (souvent repéré par la lettre R) est un filetage conique. Il est utilisé lorsque l’étanchéité doit être réalisée par serrage du filet, en complément d’un produit d’étanchéité adapté.

Plus vous vissez, plus les filets mâle et femelle se mettent en contrainte. Cette géométrie est utile sur des assemblages soumis à la pression, notamment lorsqu’aucun joint sur portée n’est prévu.

NPT : pourquoi n’est-il pas compatible avec le BSP ?

Le NPT est aussi un filetage conique, mais il n’est pas compatible avec le BSPP ou le BSPT. Même si le diamètre semble proche, le pas (espacement des filets) et le profil diffèrent. Un montage forcé peut endommager les filets, empêcher l’étanchéité et provoquer une fuite.

Attention:

Ne mélangez jamais NPT et BSP (BSPP/BSPT), même si le raccord prend quelques tours. Un assemblage « presque compatible » peut sembler tenir au départ, puis fuir sous l’effet de la pression ou des cycles thermiques.

Comment mesurer un filetage et choisir la bonne taille ?

Pour identifier correctement un filetage, il faut mesurer le diamètre et le pas, puis confirmer la géométrie (cylindrique ou conique). Une confusion fréquente concerne les tailles en pouces : elles ne correspondent pas directement à un diamètre mesuré au pied à coulisse.

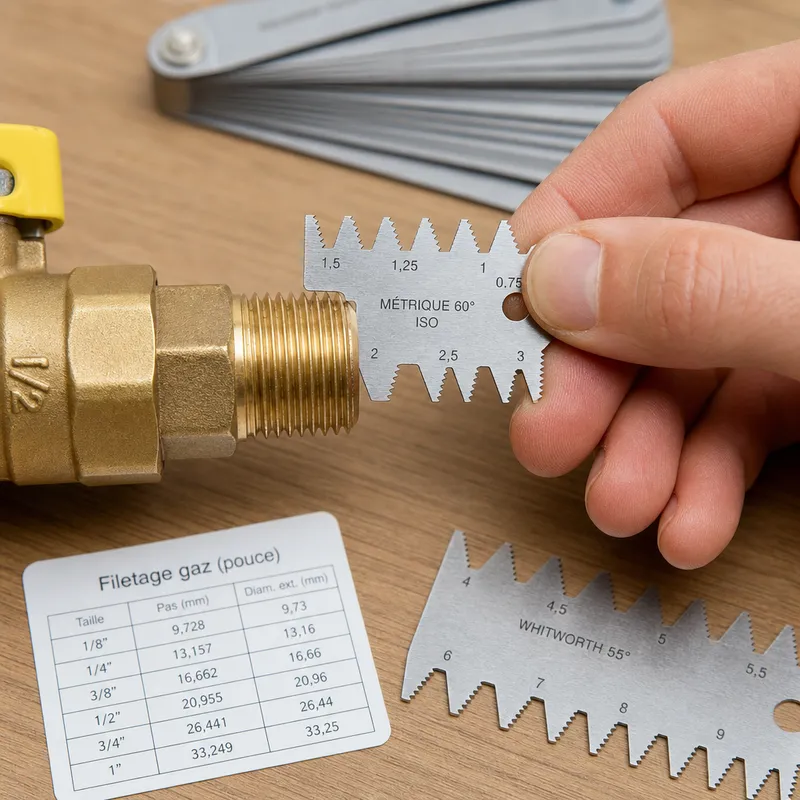

Comment mesurer le diamètre et le pas sans se tromper ?

Pour une identification fiable, utilisez un pied à coulisse (ou une règle précise) et, idéalement, un peigne à filets.

1. Coupez l’alimentation et sécurisez l’installation avant toute manipulation sur une ligne de gaz.
2. Identifiez la partie mâle ou femelle en repérant l’emplacement des filets.
3. Mesurez le diamètre extérieur si la pièce est mâle, au niveau des filets.
4. Mesurez le diamètre intérieur si la pièce est femelle, à l’entrée du taraudage.
5. Mesurez le pas avec un peigne à filets, ou comptez les filets sur une longueur définie si vous n’avez pas l’outil.
6. Vérifiez la conicité en comparant le diamètre près de l’entrée et plus loin sur le filet, lorsque c’est possible.

Deux pièces peuvent avoir un diamètre proche mais un pas différent. Cette seule différence suffit à rendre un assemblage incompatible.

Bonus:

Mesurez sur une zone de filets non abîmée. Un filet écrasé ou marqué fausse les mesures et peut donner l’impression d’une « mauvaise taille ».

Tableau de correspondances mm ↔ pouces (tailles courantes)

Les tailles en pouces sont des désignations nominales. Le tableau ci-dessous donne des repères utiles pour reconnaître une dimension courante sur un raccord ou un accessoire.

Taille nominale (pouce)	Équivalent indicatif (mm)	Usage courant (exemples)
1/8"	≈ 10 mm	Petits accessoires, prises de pression, raccords spécifiques
1/4"	≈ 13 mm	Instrumentation, petits assemblages
3/8"	≈ 16–17 mm	Raccords sur certains appareils, flexibles selon montage
1/2"	≈ 20–21 mm	Dimensions fréquentes en plomberie et sur certaines arrivées
3/4"	≈ 26–27 mm	Alimentation plus importante, montages techniques
1"	≈ 33 mm	Réseaux plus gros, collecteurs, distributions

Ces valeurs restent indicatives : la mesure exacte dépend du standard (BSP, NPT), de la zone mesurée et du type mâle ou femelle. Pour valider un choix, croisez toujours diamètre, pas et type de filetage (BSPP/BSPT/NPT).

Quelle méthode d’étanchéité appliquer selon le montage ?

Le point déterminant est le suivant : l’étanchéité se fait-elle dans le filet ou par un joint sur une portée ? La réponse dépend du type de raccord et de sa conception.

Comment réussir une étanchéité dans le filet (conique) ?

Ce cas concerne souvent les filetages coniques (BSPT et NPT). L’étanchéité résulte du serrage, complété par un produit adapté.

Procédez avec méthode :

1. Nettoyez les filets (saletés, copeaux, ancienne pâte).
2. Contrôlez l’état et remplacez la pièce si les filets sont écrasés ou croisés.
3. Appliquez un produit compatible gaz, par exemple ruban PTFE ou pâte d’étanchéité prévue à cet usage.
4. Vissez à la main sur plusieurs tours pour éviter le croisement.
5. Serrez à la clé en maintenant la pièce opposée avec une seconde clé pour éviter la torsion des tuyaux.
6. Contrôlez l’absence de fuite après remise en service, avec une méthode adaptée et dans des conditions de sécurité.

Le couple de serrage dépend de la matière, du diamètre et de la longueur engagée. À défaut de valeur constructeur, privilégiez un serrage progressif avec contrôle, plutôt qu’un serrage excessif.

Comment monter un filetage avec joint (cylindrique) ?

Ce cas est fréquent avec les filetages cylindriques BSPP (G). L’étanchéité est assurée par un joint (plat, fibre ou torique) comprimé sur une portée.

Dans cette configuration :

• Le filetage sert à rapprocher les pièces et à les maintenir.
• Le joint réalise l’étanchéité.
• Le PTFE sur le filet est souvent inutile et peut gêner l’appui correct du joint si l’assemblage n’est pas conçu pour.

Avant de remonter, vérifiez que le joint est à la bonne taille et adapté au montage. Un joint mal positionné ou durci peut provoquer une fuite, même avec un serrage important.

Quels problèmes reviennent le plus souvent, et combien coûte le matériel ?

Sur une installation de gaz, la sécurité reste prioritaire. Un standard inadapté, des filets endommagés ou une mauvaise étanchéité peuvent entraîner une fuite, immédiatement ou après plusieurs cycles de pression et de température.

Les situations les plus fréquentes sont :

• Une incompatibilité de standard (par exemple BSP vs NPT), avec un vissage partiel qui donne une fausse impression de serrage.
• Des filets abîmés (écrasés, croisés), souvent après un montage en force ou un mauvais alignement.
• Une fuite due à un joint absent, inadapté ou mal appuyé, ou à un produit d’étanchéité inapproprié.
• Une contrainte mécanique sur le raccord, lorsque le tube n’est pas aligné et que l’assemblage travaille en torsion.

La notion de haute pression impose une vigilance accrue : plus la pression augmente, plus une imperfection d’étanchéité devient critique. En cas de doute sur le contexte d’utilisation, une vérification professionnelle est recommandée.

Côté budget, voici des repères pour le matériel courant (hors main-d’œuvre), variables selon la matière, la qualité d’usinage et les dimensions :

Éléments (matériel)	Fourchette indicative (matériel uniquement)	Ce que cela couvre
Raccord fileté courant	≈ 2 à 20 €	Manchon, mamelon, réduction, embout selon dimensions
Joints	≈ 1 à 10 €	Joint plat, fibre ou torique selon matière et diamètre
Ruban PTFE / Pâte d’étanchéité	≈ 2 à 15 €	Produit d’étanchéité pour raccords filetés
Outils simples	≈ 5 à 30 €	Peigne à filets, pied à coulisse basique

Informations:

En cas d’odeur de gaz, mettez l’installation en sécurité et coupez l’alimentation uniquement si cela peut être fait sans risque. Un contrôle par un professionnel reste la solution la plus sûre.

Quelle est la bonne vérification finale avant de remettre le gaz ?

Avant tout remontage, identifiez le standard (BSPP, BSPT, NPT), puis vérifiez diamètre, pas et conicité. Adaptez ensuite la méthode d’étanchéité : produit dans le filet pour un montage conique, ou joint sur portée pour un montage cylindrique prévu pour cela. Si les filets sont abîmés, si une fuite apparaît ou si la pression d’utilisation est incertaine, évitez tout montage approximatif.
