Comment lire un tableau de filetage gaz sans se tromper ?

Un tableau de correspondance pour le filetage gaz sert à identifier rapidement les dimensions, le pas, le diamètre et le type de filets afin de choisir des raccords compatibles. En plomberie gaz, une confusion entre BSPP, BSPT et NPT peut entraîner une mauvaise étanchéité ou un assemblage impossible. Les repères ci-dessous vous aident à vérifier un standard avant montage.

Qu’est-ce qu’un filetage gaz et à quoi sert le tableau ?

Le terme filetage gaz désigne une famille de standards utilisés sur des raccords, vannes, embouts et accessoires de tuyaux (gaz, mais aussi eau selon les installations). Le tableau récapitule les désignations en pouce, les diamètres et le pas pour sélectionner une pièce mâle/femelle compatible.

Pour lire correctement une correspondance, voici les notions à maîtriser :

• Filetage mâle : Le filet est à l’extérieur de la pièce.
• Filetage femelle : Le filet est à l’intérieur de la pièce.
• Diamètre extérieur : Mesure principale sur un mâle, en mm.
• Pas : Distance entre deux crêtes, en mm ou en filets par pouce selon la norme.
• Cylindrique vs conique : Un cylindrique garde un diamètre constant, un conique se resserre progressivement.

Bon à savoir:

La désignation en pouces d’un filetage gaz ne correspond pas directement au diamètre mesuré au pied à coulisse. Une valeur comme 1/2" indique un standard, pas un Ø réel en mm.

Quelles sont les normes de filetage gaz les plus courantes ?

Les standards les plus fréquents se rencontrent sous les sigles BSP, BSPP, BSPT et NPT. Le choix dépend du type de raccord, de la méthode d’étanchéité prévue et de la norme imposée par l’équipement.

BSPP : que signifie un filetage cylindrique (G) ?

Le BSPP (souvent noté G) est un filetage cylindrique : le diamètre ne varie pas le long du filet. L’étanchéité se fait généralement grâce à un joint (joint plat, joint torique) ou via une portée dédiée sur le raccord.

À retenir :

• Le BSPP convient lorsque l’étanchéité est assurée par un joint.
• Le serrage sert surtout à plaquer les surfaces, pas à obtenir l’étanchéité par les filets.

BSPT et NPT : pourquoi parle-t-on de filetages coniques ?

Le BSPT (souvent noté R) et le NPT sont des filetages coniques. Le diamètre varie légèrement, ce qui provoque un serrage progressif. L’étanchéité se fait en grande partie par contact entre filets, souvent complétée par un produit adapté.

Différences importantes :

• BSPT : standard conique de la famille BSP.
• NPT : standard conique d’origine américaine, avec une géométrie différente.
• Un montage BSPT sur NPT (ou l’inverse) peut se visser partiellement, mais la tenue mécanique et l’étanchéité ne sont pas garanties.

Attention:

Le mélange de standards coniques (BSPT et NPT) provoque fréquemment des micro-fuites. Une fuite de gaz présente un risque de sécurité. En cas de doute, n’augmentez pas le serrage et remplacez par le bon raccord.

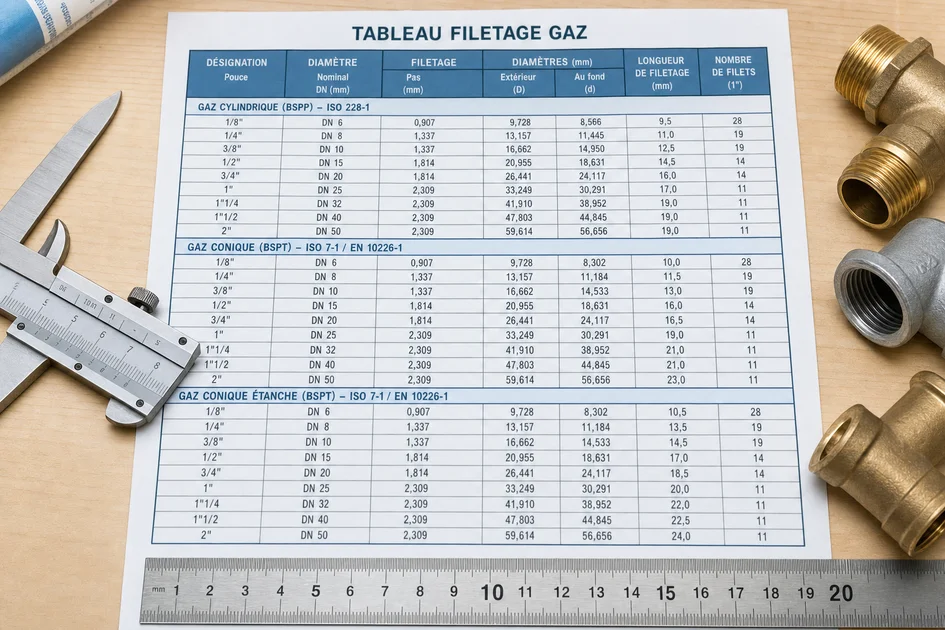

Comment utiliser le tableau de correspondances (lecture rapide) ?

Le tableau ci-dessous donne des ordres de grandeur utiles pour identifier une pièce courante. Les valeurs peuvent varier légèrement selon les fabricants, mais la logique de correspondance reste pertinente pour une première identification.

Informations:

Si vous souhaitez conserver ce tableau pour l’atelier, vous pouvez l’imprimer depuis cette page.

Désignation (pouce)	Ø extérieur filet (mm)	Pas (mm)	Équivalence métrique (approx.)	Type (cylindrique / conique)
1/8"	≈ 9,7	≈ 0,91	Approche M10	BSPP / BSPT
1/4"	≈ 13,2	≈ 1,34	Approche M13	BSPP / BSPT
3/8"	≈ 16,7	≈ 1,34	Approche M17	BSPP / BSPT
1/2"	≈ 21,0	≈ 1,81	Approche M21	BSPP / BSPT
3/4"	≈ 26,4	≈ 1,81	Approche M26	BSPP / BSPT
1"	≈ 33,2	≈ 2,31	Approche M33	BSPP / BSPT
1/8" NPT	≈ 10,3	≈ 0,94	Proche M10	NPT (conique)
1/4" NPT	≈ 13,7	≈ 1,41	Proche M13	NPT (conique)
3/8" NPT	≈ 17,1	≈ 1,41	Proche M17	NPT (conique)
1/2" NPT	≈ 21,3	≈ 1,81	Proche M21	NPT (conique)

Pour exploiter ce tableau efficacement, suivez une vérification simple :

• Mesurez le diamètre extérieur du raccord mâle.
• Identifiez le pas (ou le nombre de filets par unité de longueur).
• Confirmez si le raccord est cylindrique ou conique avant d’acheter les pièces.

Exemples concrets d’utilisation :

1. Vous remplacez une vanne et vous devez conserver les mêmes raccords sans modifier le tube.
2. Vous installez un flexible et vous devez choisir une extrémité femelle compatible avec un mâle existant.
3. Vous ajoutez un accessoire (té, coude, adaptateur) et vous devez éviter une incompatibilité BSP/NPT.

Comment mesurer et identifier un filetage de manière fiable ?

Une identification fiable repose sur deux mesures et une observation : diamètre, pas, puis forme cylindrique ou conique.

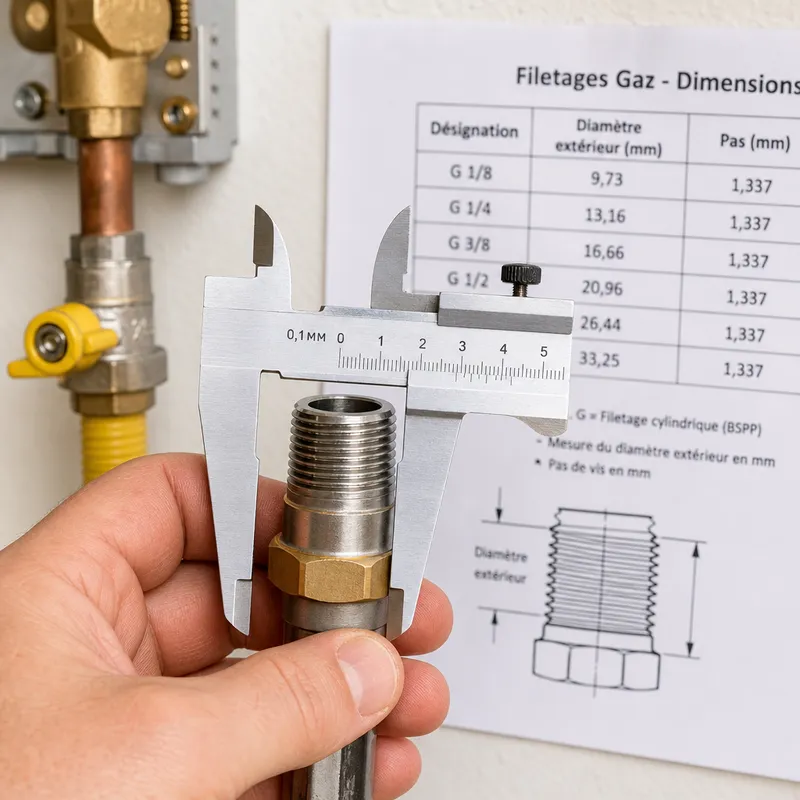

Comment mesurer le diamètre extérieur ?

Pour un filetage mâle, mesurez le Ø extérieur au sommet des filets avec un pied à coulisse :

1. Nettoyez le filetage (pâte, ruban, dépôts).
2. Placez le pied à coulisse sur les sommets des filets, sans écraser.
3. Relevez la valeur en mm et comparez-la au tableau.

Pour un filetage femelle, la mesure au pied à coulisse est moins précise. Une comparaison avec un mâle connu ou une jauge dédiée reste plus fiable.

Comment mesurer le pas (mm ou filets par pouce) ?

Le pas est la seconde clé. Selon le standard, il peut s’exprimer en mm ou en filets par pouce. Une jauge de pas est l’outil le plus simple.

Procédure :

1. Choisissez une lame de jauge proche et plaquez-la sur le filet.
2. Vérifiez l’ajustement sur plusieurs crêtes : l’empreinte doit être continue.
3. Notez la valeur et recoupez avec la ligne correspondante du tableau.

Erreurs fréquentes :

• Confondre un pas « proche » avec un pas exact.
• Mesurer sur un filet abîmé, écrasé ou encrassé.
• Comparer uniquement le diamètre sans vérifier si le raccord est conique.

Comment distinguer mâle et femelle sans erreur ?

Le repérage mâle/femelle conditionne le choix du raccord :

• Un mâle se reconnaît immédiatement : filet extérieur.
• Une femelle nécessite parfois une inspection avec éclairage, surtout si le filetage est profond.
• Une femelle prévue pour un assemblage conique peut donner une impression de variation, mais la cohérence de l’ensemble (mâle/femelle et standard) reste déterminante.

Bonus:

En cas d’hésitation entre cylindrique et conique, vissez à la main un raccord compatible connu. Un conique durcit rapidement, tandis qu’un cylindrique avance plus librement jusqu’à la portée de joint.

Quelles erreurs éviter au montage pour garantir l’étanchéité ?

Le montage sur gaz exige une étanchéité maîtrisée. Le bon standard et la bonne méthode limitent les reprises et réduisent le risque de fuite.

Ruban PTFE ou pâte : que choisir selon le type de raccord ?

Le choix dépend du type de filetage et de la présence d’un joint :

• Si l’assemblage est prévu avec joint, le joint assure l’étanchéité et le filetage sert au serrage.
• Sur un montage conique, un complément d’étanchéité est souvent nécessaire, par exemple ruban PTFE ou pâte adaptée.

Pour une pose régulière du ruban PTFE :

1. Enroulez dans le sens du vissage.
2. Tendez légèrement, sans surépaisseur.
3. Laissez le premier filet propre si l’engagement est difficile ou si la géométrie l’exige.

Pourquoi le couple de serrage n’est-il pas universel ?

Un tableau de correspondance ne fournit pas un couple unique, car le serrage dépend des matériaux, de l’état des filets et des portées. L’objectif reste d’éviter le sur-serrage, en particulier sur le laiton.

Bonnes pratiques :

• Serrez d’abord à la main jusqu’au contact.
• Terminez à la clé en contrôlant l’alignement.
• Sur un conique, arrêtez-vous lorsque la résistance augmente nettement, sans chercher un blocage « maximal ».

Comment contrôler la sécurité après montage ?

Après montage, contrôlez l’étanchéité. Une méthode courante consiste à appliquer une solution savonneuse sur la zone et à vérifier l’apparition de bulles.

Les erreurs qui provoquent le plus souvent une fuite ou une incompatibilité :

• Monter un BSPP à la place d’un BSPT sans joint ni portée.
• Mélanger NPT et BSP en les considérant comme équivalents.
• Mettre trop de ruban PTFE, ce qui empêche un vissage correct.
• Serrer excessivement, au risque de déformer les filets.

Attention:

Après toute modification sur une ligne gaz, un contrôle d’étanchéité est indispensable. En cas d’odeur de gaz, aérez immédiatement et évitez toute source d’étincelle.

Quels prix attendre pour les raccords et accessoires courants ?

Un tableau de correspondance permet d’acheter la bonne pièce dès le premier essai. Les prix varient selon la matière, la pression annoncée, la géométrie et la qualité d’usinage.

Voici un tableau indicatif des prix matériel couramment constatés :

Produit	Fourchette indicative
Raccord laiton (droit, coude, té)	2 à 15 €
Adaptateur BSP vers métrique	3 à 20 €
Adaptateur BSP vers NPT	5 à 25 €
Ruban PTFE	1 à 5 €
Pâte d’étanchéité	5 à 20 €

Avant achat, points de vigilance :

• L’emballage n’indique pas toujours clairement BSPP vs BSPT.
• Vérifiez la désignation en pouce, le type (cylindrique ou conique) et la présence d’un joint.
• En cas de doute sur le standard ou la pression admissible, privilégiez une identification sur pièce plutôt qu’une estimation visuelle.

Quelle est la recommandation finale du plombier Ou-Plombier ?

Un tableau de filetage gaz est un outil efficace pour orienter l’identification, mais il ne remplace pas la vérification du standard, du type (conique ou cylindrique) et du mode d’étanchéité prévu par le raccord. En gaz, une compatibilité approximative n’est pas acceptable : une micro-fuite peut persister même avec un serrage plus fort.
