Comment lire un plan d’évacuation de WC et éviter les erreurs ?

Une évacuation de WC correctement conçue limite les odeurs, les bouchons et les refoulements. Un plan (ou schéma) sert à visualiser la sortie de la cuvette, le trajet du tuyau, la pente et le raccordement au réseau d’eaux usées. Voici une version lisible, les dimensions usuelles (dont le Ø 100 mm) et les points de vigilance en installation comme en rénovation.

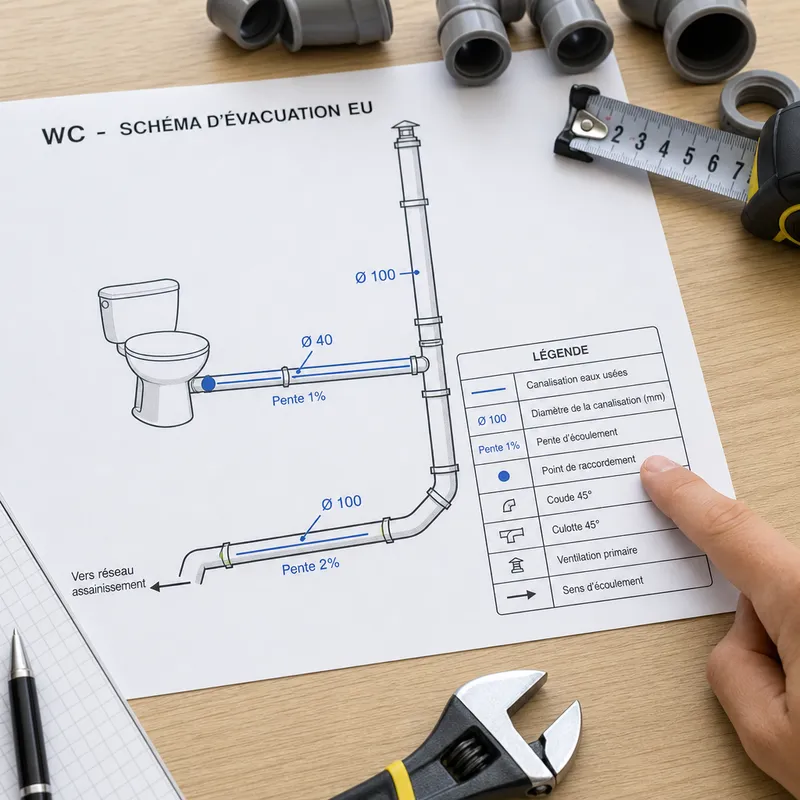

Comment lire un schéma d’évacuation de WC (avec légende)

Un schéma simplifié permet surtout de repérer la sortie de la cuvette, la direction d’écoulement, les raccords et la pente. Il ne remplace pas un plan de chantier, mais il aide à comprendre l’implantation et les points sensibles (coudes, réductions, contre-pentes).

A) Sortie horizontale (WC au sol ou suspendu)
   [Cuvette]---(Manchon / joint)---[Tuyau Ø100]-----> vers réseau EU
                   |
                (Collier)
   Pente du tuyau : 1 à 3 cm par m (≈ 1 à 3 %)
   Sens d’écoulement : toujours vers la chute / collecteur

B) Sortie verticale (WC au sol)
      [Cuvette]
         |
     (Pipe / manchon)
         |
      [Tuyau Ø100]
         |
     [Coude / culotte]-----> vers réseau EU
   Pente sur partie horizontale : 1 à 3 cm par m (≈ 1 à 3 %)

Pour le lire efficacement, procédez dans cet ordre : repérez d’abord la sortie (verticale ou horizontale), puis suivez le cheminement jusqu’au collecteur d’eaux usées. Identifiez ensuite les éléments qui favorisent les dépôts (enchaînement de coudes, changement de direction, réduction). Vérifiez enfin la pente sur chaque portion horizontale, car elle conditionne la qualité de l’écoulement.

Bon à savoir:

Une évacuation fonctionne mieux avec un trajet direct, peu de coudes et une pente régulière sur toute la longueur.

Quelles sorties de WC existe-t-il et comment choisir la bonne configuration ?

Le choix dépend principalement de la sortie existante, de la place disponible et du type de WC (au sol ou suspendu). Une incompatibilité oblige souvent à multiplier les raccords, ce qui augmente le risque de fuites, d’odeurs ou de bouchons.

Que faut-il savoir sur la sortie verticale ?

La sortie verticale évacue directement dans le sol. Elle est fréquente en rénovation, avec une connexion proche de la chute ou du collecteur sous dalle. Cette configuration offre souvent un trajet court et discret, favorable à l’écoulement.

En revanche, déplacer l’appareil devient plus contraignant : il faut modifier les canalisations et conserver une pente suffisante sur les éventuelles portions horizontales.

Dans quels cas utiliser une sortie horizontale ?

La sortie horizontale évacue vers le mur, puis vers la chute ou le collecteur. Elle est courante sur les WC au sol « classiques » et sur les WC suspendus, car le bâti-support intègre une partie du cheminement.

Le point de vigilance concerne l’alignement et la pente. Une sortie mal alignée met le manchon en contrainte, ce qui peut provoquer des suintements et des remontées d’odeurs.

L’évacuation réversible (universelle) est-elle une bonne idée ?

Une évacuation dite réversible (ou universelle) s’appuie sur une pipe ou un kit permettant d’orienter la sortie. Cette solution peut faciliter une rénovation lorsque la sortie existante ne correspond pas exactement au nouveau WC.

Elle reste à utiliser avec discernement : elle ajoute parfois un coude ou de la longueur, ce qui rend la canalisation plus sensible aux dépôts, surtout si la pente est limite.

Attention:

Une réduction de diamètre ou un enchaînement de coudes augmente le risque de bouchon, même avec une utilisation normale.

Quelles dimensions respecter (diamètre, pente) et quelles normes viser ?

Les problèmes d’écoulement viennent souvent d’un mauvais diamètre ou d’une pente insuffisante. Pour concevoir une installation cohérente, appuyez-vous sur les règles de l’art et les référentiels usuels, notamment le DTU 60.11 et la série NF associée.

Quel diamètre prévoir pour l’évacuation des toilettes ?

En habitation, l’évacuation des toilettes se réalise généralement en Ø 100 mm (souvent appelé « 100 mm »). Ce diamètre laisse passer les matières et le papier avec moins de risque de blocage qu’un diamètre inférieur.

En rénovation, vous pouvez aussi rencontrer du Ø 110 mm sur certains tronçons (souvent en extérieur ou selon les choix de tubes et de raccords). Évitez, autant que possible, de descendre en diamètre sur une évacuation de WC : une réduction devient un point sensible propice aux bouchons.

Quelle pente prévoir et comment vérifier le sens d’écoulement ?

Sur une installation gravitaire, une pente couramment retenue est de l’ordre de 1 à 3 %, soit 1 à 3 cm par mètre. Une pente trop faible ralentit l’écoulement et favorise les dépôts. Une pente trop forte peut, à l’inverse, laisser l’eau partir plus vite que les solides, ce qui peut entraîner des accumulations.

Vérifiez également le sens d’écoulement : le tuyau ne doit jamais « remonter » après un coude. Une contre-pente, même légère, suffit à déclencher des odeurs et des bouchons récurrents.

Point à contrôler	Valeur usuelle	Pourquoi c’est important
Diamètre pour WC	Ø 100 mm	Limite les bouchons et accepte un débit important.
Pente en partie horizontale	1 à 3 %	Favorise un écoulement régulier et limite les dépôts.
Sens d’écoulement	Vers le collecteur EU	Évite la stagnation et les refoulements.

Informations:

En cas de doute, restez sur les valeurs usuelles (Ø 100 mm, pente 1 à 3 %) et simplifiez le tracé. Une vérification sur place évite des reprises de travaux coûteuses.

Comment raccorder au réseau d’eaux usées sans fragiliser l’installation ?

Un raccordement réussi garantit une étanchéité durable, une pente respectée et un accès raisonnable pour un dépannage. En maison comme en appartement, le principe reste le même : la cuvette se connecte au réseau d’eaux usées via un tuyau, des raccords et des joints.

Quels raccords et joints utiliser, et que contrôler ?

La liaison se fait généralement avec une pipe, un manchon et un joint à lèvres. L’étanchéité dépend d’un emboîtement correct, d’un alignement propre et d’un joint en bon état. Une contrainte permanente sur un raccord finit souvent par créer une micro-fuite, puis des odeurs.

Avant de refermer un coffrage ou un habillage, contrôlez les points suivants :

• L’axe de la sortie est aligné avec le tuyau.
• La pente est régulière sur toute la longueur horizontale.
• Les emboîtements sont complets et propres, sans bavure.
• Les colliers maintiennent le tube sans l’écraser ni le déformer.

PVC : pourquoi c’est le plus courant, et quelles précautions en rénovation ?

Le PVC reste le matériau le plus utilisé en intérieur : il est simple à poser et résistant à la corrosion. En rénovation, vous pouvez rencontrer d’anciens tronçons dans d’autres matériaux ; cela impose parfois un raccord de transition adapté.

Sur PVC, la qualité de coupe et l’ébavurage sont essentiels. Un tube mal ébavuré retient plus facilement le papier et crée des accroches. Un mauvais choix de raccord peut aussi imposer une réduction de diamètre inutile.

Bonus:

Avant collage ou fermeture, faites un montage à blanc complet : vous validez l’alignement, la pente et la longueur exacte du tuyau.

Quels problèmes reviennent le plus souvent (odeurs, bouchons) et comment les résoudre ?

Un schéma sert aussi au diagnostic. Les causes se regroupent souvent autour de trois axes : pente, étanchéité, obstruction.

D’où viennent les odeurs et comment les identifier ?

Les odeurs proviennent souvent d’un défaut d’étanchéité (manchon, joint, emboîtement incomplet) ou d’une dépression dans la canalisation. Un autre cas courant concerne le dessèchement du siphon d’un autre appareil raccordé au même réseau, qui laisse remonter les gaz.

Commencez par inspecter la base du WC, l’arrière de la cuvette et la zone du raccord. Une trace d’humidité, un dépôt ou une auréole peut indiquer un suintement. Si l’odeur apparaît surtout après la chasse, la ventilation de la canalisation (et la gestion des dépressions) peut être en cause et nécessite un contrôle plus poussé.

Comment réagir en cas de bouchon ou de refoulement ?

Un bouchon répétitif est souvent lié à une pente insuffisante, à un coude trop serré, à une réduction de diamètre, ou à un affaissement du tuyau. Un refoulement indique généralement un blocage ou un fort ralentissement en aval, parfois au niveau du collecteur.

Sans forcer sur l’installation, vous pouvez effectuer ces vérifications :

1. Coupez l’eau du WC si le niveau monte anormalement.
2. Essayez un débouchage mécanique avec une ventouse, puis un furet adapté si l’accès le permet.
3. Contrôlez un regard ou un accès proche, si vous en disposez, afin de repérer une stagnation.
4. Testez la vitesse d’écoulement en versant un seau d’eau, pour confirmer un ralentissement net.
5. Arrêtez si le refoulement persiste, afin d’éviter tout débordement.

Côté prévention, évitez de jeter lingettes, essuie-tout ou produits qui se compactent. Techniquement, la meilleure prévention repose sur un diamètre adapté, une pente continue et un tracé sans coudes inutiles.

Comment raccorder un WC à l’évacuation sans erreur, étape par étape ?

Cette méthode convient lorsque la configuration est accessible et que la pente peut être respectée. Elle s’appuie sur le schéma et sur les contrôles essentiels en plomberie.

1. Identifiez le type de sortie (verticale ou horizontale) et l’axe du tuyau existant.
2. Vérifiez le diamètre de la canalisation, avec une cible habituelle en Ø 100 mm.
3. Présentez à blanc la pipe, le manchon et le tube PVC pour valider l’alignement.
4. Contrôlez la pente sur le tronçon horizontal, en visant 1 à 3 %.
5. Positionnez les colliers pour éviter toute contrainte et limiter l’affaissement dans le temps.
6. Assemblez définitivement (joint propre, emboîtement complet, raccord adapté).
7. Testez plusieurs chasses et inspectez l’absence de suintement et d’odeurs.

Si la sortie est décalée, si le tube est trop haut, ou si la pente est impossible à obtenir, une adaptation est nécessaire. Dans ce cas, mieux vaut éviter les solutions improvisées : elles créent souvent des points faibles (contre-pente, réduction, coudes en série).

Quelle recommandation finale pour sécuriser votre évacuation de WC (Ou-Plombier) ?

Une installation fiable repose sur trois critères : un Ø 100 mm cohérent, une pente régulière, et une étanchéité parfaite jusqu’au réseau d’eaux usées. Si votre schéma met en évidence une contre-pente, trop de coudes ou une réduction de diamètre, une correction ciblée réduit fortement le risque d’odeurs et de bouchons à répétition.
