Quel tableau de diamètres PER utiliser pour vos tuyaux ?

Un tableau de diamètres PER permet de choisir un tube PER adapté au débit attendu, à la longueur de la ligne et à l’appareil alimenté. Un dimensionnement cohérent limite les pertes de pression, améliore le confort en eau chaude et sécurise une installation sanitaire ou de chauffage. Voici comment lire les diamètres, comparer les usages et éviter les erreurs les plus fréquentes.

Qu’est-ce que le PER et à quoi sert-il en plomberie ?

Le PER est un tube en polyéthylène utilisé en plomberie et en chauffage, le plus souvent en PE-X (polyéthylène réticulé) ou en PE-RT selon les gammes. Il convient aux réseaux d’eau froide et d’eau chaude sanitaire, ainsi qu’à certains circuits de chauffage à eau (radiateurs ou plancher chauffant selon conception).

Chaque tube comporte un marquage imprimé (matière, dimensions, indications d’usage, normes du fabricant). Un code couleur existe souvent : le bleu est fréquemment associé à l’eau froide et le rouge à l’eau chaude. Ce repérage facilite l’identification, mais ne remplace pas le marquage du fabricant ni la logique de votre réseau.

Informations:

Chaque fabricant peut proposer des épaisseurs différentes pour un même diamètre extérieur. Le diamètre intérieur varie donc, ce qui influence le débit et les pertes de charge.

Comment lire un tableau des diamètres PER sans se tromper ?

Un tuyau PER est généralement défini par son diamètre extérieur et son épaisseur. Dans le langage courant, “12”, “16” ou “20” correspond le plus souvent au diamètre extérieur en millimètres.

Quelles colonnes sont vraiment utiles pour choisir ?

Pour exploiter correctement un tableau, vous devez distinguer :

• Le Ø extérieur (mm), indispensable pour choisir les raccords et les accessoires (gaines, colliers).
• Le Ø intérieur (mm), déterminant pour estimer le débit et la perte de charge.
• La section utile, qui donne un ordre de grandeur de la capacité d’écoulement.
• L’usage recommandé, pratique pour un logement, à ajuster selon la longueur et la pression disponible.

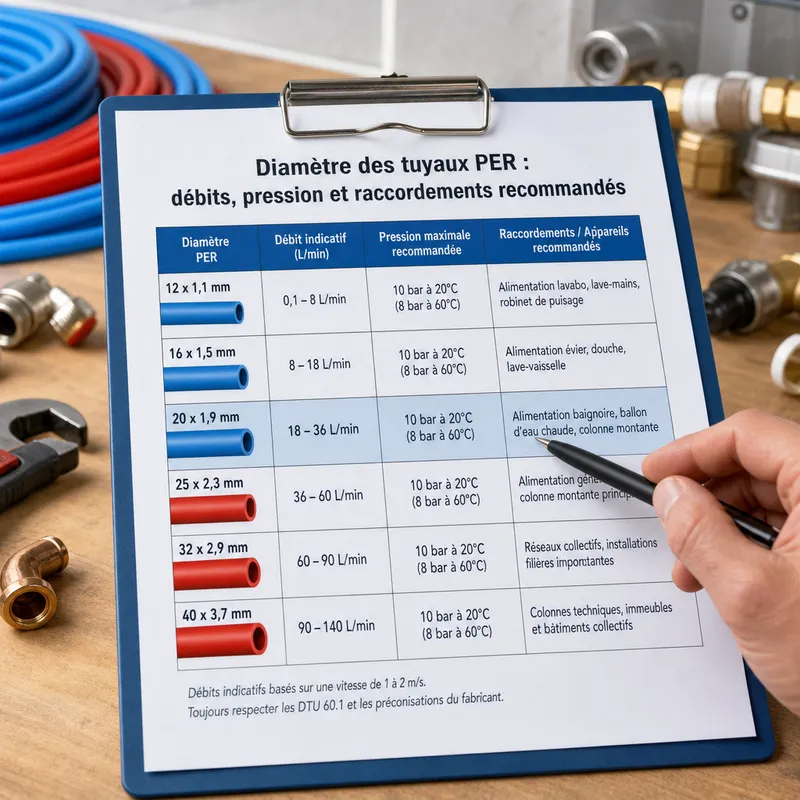

Tableau indicatif : dimensions courantes et usages en habitat

Le tableau ci-dessous donne des valeurs indicatives pour des dimensions courantes. Le Ø intérieur dépend de l’épaisseur, mais les ordres de grandeur suffisent pour choisir un diamètre cohérent dans la plupart des logements.

Désignation courante (mm)	Ø extérieur (mm)	Ø intérieur typique (mm)	Section utile typique (mm²)	Débit d’usage indicatif (L/min)	Usage recommandé (sanitaire)	Remarques
12 × 1,1	12	≈ 9,8	≈ 75	≈ 4 à 8	Petit point d’eau proche	À réserver aux courtes longueurs
14 × 1,2	14	≈ 11,6	≈ 106	≈ 6 à 12	Lavabo, WC, appoint	Utile si la distance augmente
16 × 1,5	16	≈ 13	≈ 133	≈ 8 à 16	Douche, évier, lavabo	Très courant en distribution sanitaire
20 × 2,0	20	≈ 16	≈ 201	≈ 12 à 25	Baignoire, alimentation de collecteur	Plus confortable sur longues lignes
25 × 2,5	25	≈ 20	≈ 314	≈ 20 à 40	Alimentation générale partielle	Intéressant en cas de simultanéité
32 × 3,0	32	≈ 26	≈ 531	≈ 35 à 70	Arrivée principale / gros besoins	Pour les tronçons structurants

Bon à savoir:

Le Ø extérieur sert surtout à acheter le bon raccord. Le Ø intérieur est le meilleur indicateur pour le débit, car il correspond au passage réel de l’eau.

Quel diamètre PER choisir selon l’appareil alimenté ?

Le choix dépend d’abord de l’usage, puis de la distance, de la pression disponible et du nombre de points alimentés. En maison ou en appartement, une distribution par collecteurs (nourrices) simplifie le dimensionnement : chaque appareil dispose de sa ligne, ce qui limite les variations de débit entre usages.

Quel diamètre prévoir pour une alimentation générale ou un collecteur ?

Sur les tronçons qui alimentent un collecteur ou une zone complète, l’objectif est de limiter la chute de pression lorsque plusieurs appareils fonctionnent en même temps.

• Un départ en 20 mm convient souvent pour alimenter un collecteur desservant plusieurs sanitaires.
• Un départ en 25 mm devient pertinent si les longueurs augmentent, si le logement est grand ou si la simultanéité est fréquente.
• Un 32 mm se rencontre plutôt sur l’alimentation principale, selon la configuration et les besoins.

Quels repères pour lavabo, évier, douche, baignoire et WC ?

Ces repères servent de base, puis s’ajustent selon la longueur et les pertes de charge :

• Pour un lavabo ou un WC, un tube en 12 ou 14 mm convient généralement si la ligne est courte et directe.
• Pour un évier et une douche, un 16 mm offre un bon compromis entre débit et confort.
• Pour une baignoire, un 20 mm améliore nettement le remplissage, surtout si la distance est importante.

Certains équipements méritent une attention particulière. Un chauffe-eau doit être alimenté par un réseau cohérent en amont, car il dessert plusieurs points en eau chaude. Pour une machine à laver ou un lave-vaisselle, un 12/14 mm peut suffire, mais un 16 mm apporte une marge utile si la ligne est longue ou si l’alimentation est partagée.

Attention:

Un diamètre trop faible provoque une baisse de débit et rallonge l’attente d’eau chaude. Un diamètre trop grand augmente le volume d’eau contenu dans la tuyauterie, ce qui peut aussi rallonger l’attente à certains points.

Comment dimensionner en tenant compte du débit, de la pression et de la longueur ?

Associer un appareil à un diamètre ne suffit pas. La longueur des lignes et le nombre de coudes ou de raccords créent des pertes de charge, qui réduisent la pression disponible au robinet.

Quelle règle simple appliquer en rénovation ou en création ?

Pour une installation domestique, cette logique permet de décider quand augmenter le diamètre :

1. Déterminez le diamètre usuel pour l’appareil (souvent 12/14 mm pour un petit point d’eau, 16 mm pour douche/évier, 20 mm pour baignoire).
2. Passez au diamètre supérieur si la longueur devient importante ou si plusieurs usages peuvent être simultanés.
3. Réduisez le nombre de coudes et de raccords, car chaque singularité augmente la perte de charge.

Cette approche est particulièrement efficace avec un collecteur, ou lors d’une rénovation complète de la tuyauterie.

Quels paramètres vérifier avant de fixer les diamètres ?

Avant d’acheter le matériel, contrôlez les points suivants :

• La pression disponible à l’entrée du logement, qui conditionne la marge.
• La longueur entre le collecteur et l’appareil, notamment pour douche et baignoire.
• Le nombre d’usages susceptibles de fonctionner ensemble, car le débit se partage.
• Le type de distribution (collecteurs ou dérivations), car l’impact sur le confort n’est pas le même.

Bonus:

Si le débit de la douche baisse lorsqu’un autre robinet s’ouvre, la cause peut être un diamètre insuffisant, une dérivation déséquilibrée ou une pression globale trop faible. Un diagnostic fiable consiste à isoler chaque hypothèse avant de modifier l’installation.

Quels raccords et transitions sont les plus courants en PER ?

Le bon diamètre ne suffit pas : les raccords doivent être compatibles avec le type de tube, l’outillage et la configuration (encastré, apparent, accessible).

Quels types de raccords peut-on utiliser sur du PER ?

Selon les gammes, vous trouverez surtout :

• Des raccords à compression, serrés mécaniquement, qui exigent une coupe propre et un montage précis.
• Des raccords à sertir, qui nécessitent une pince adaptée et un contrôle rigoureux du sertissage.
• Des raccords dédiés aux collecteurs, avec des sorties adaptées aux départs.

Chaque raccord est conçu pour un diamètre extérieur précis. Vous devez donc choisir le raccord correspondant au tube, puis adapter le filetage côté robinetterie si nécessaire.

Comment raccorder le PER au cuivre ou au multicouche ?

En rénovation, il est fréquent de raccorder le PER à du cuivre existant, ou à du multicouche sur une extension. La transition se fait avec un raccord prévu pour chaque type de tube, en respectant la notice du fabricant et les règles de pose.

Avant de refermer une zone, vérifiez systématiquement la correspondance entre diamètre du tube et raccord, la qualité de coupe (sans écrasement) et l’accessibilité des raccords lorsqu’une maintenance est probable.

Combien coûte le PER et où l’acheter ?

Les prix varient selon le type de PER, l’épaisseur, le conditionnement (couronne) et la famille de raccords. Les montants ci-dessous donnent des ordres de grandeur pour le matériel.

Matériel	Prix indicatif
Tube PER en couronne (diamètres courants)	≈ 0,80 à 3,50 € / m
Raccord PER (unité, selon type et diamètre)	≈ 2 à 15 €
Collecteur (selon nombre de sorties)	≈ 20 à 80 €
Gaines et accessoires de fixation	≈ 0,30 à 2 € / m

Vous trouverez ces produits en magasin de bricolage, chez les négoces plomberie et dans les enseignes spécialisées. Pour comparer correctement, vérifiez le marquage du tube, la compatibilité avec les raccords et la cohérence du système sur l’ensemble de l’installation.

Quelle recommandation finale pour éviter les erreurs de dimensionnement ?

Un tableau de diamètres PER constitue une excellente base, mais le bon choix dépend toujours du débit, de la pression, de la longueur des lignes et de la compatibilité des raccords. En cas d’hésitation entre deux diamètres, il est généralement pertinent de sécuriser les tronçons structurants et de limiter les longueurs dans les petits diamètres.
