Quel diamètre choisir pour un tube multicouche ?

Choisir le bon diamètre évite les pertes de pression, les douches tièdes lorsque deux points d’eau fonctionnent en même temps, et les installations de chauffage qui montent difficilement en température. Le bon choix dépend surtout du débit attendu, de la longueur de la ligne et du type d’équipement à alimenter. Voici des repères concrets pour dimensionner sans surdimensionner inutilement.

Qu’est-ce qu’un tube multicouche, et que signifie son diamètre ?

Le tube multicouche est un tuyau composite utilisé en plomberie et en chauffage. Il associe la souplesse d’un plastique (polyéthylène) et la stabilité d’une couche métallique, ce qui facilite l’installation et limite les déformations.

Comment la composition influence le diamètre utile ?

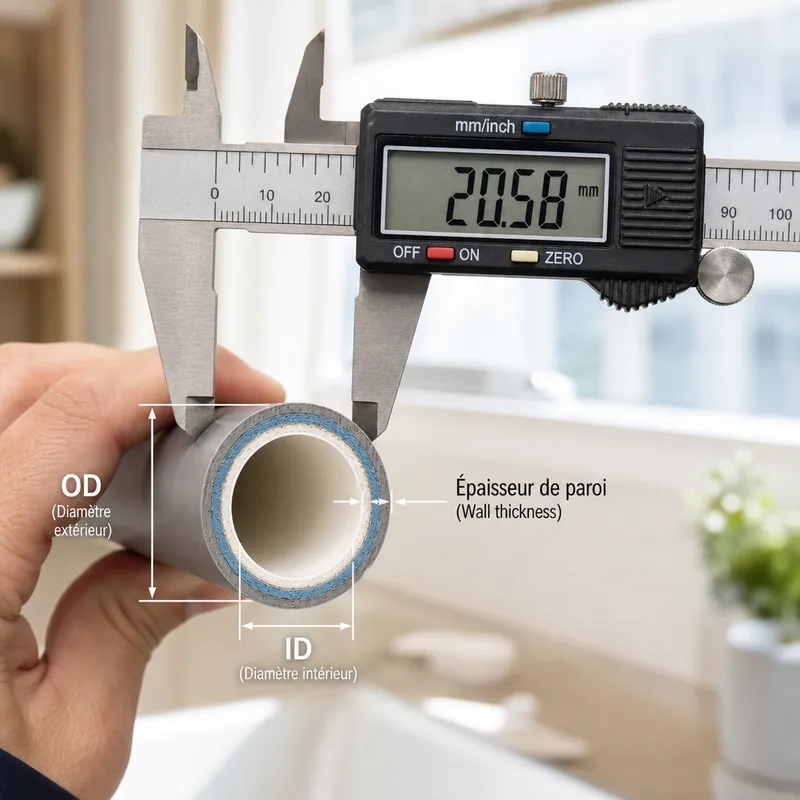

Un tube multicouche est généralement constitué de trois couches principales : polyéthylène / aluminium / polyéthylène. Cette structure impose de distinguer plusieurs mesures, souvent confondues.

• Le diamètre extérieur (OD) correspond à la mesure extérieure du tube.
• Le diamètre intérieur (ID) correspond au passage réel de l’eau.
• L’épaisseur de paroi relie les deux : plus elle est importante, plus le diamètre intérieur diminue à diamètre extérieur égal.

Bon à savoir:

Le débit dépend surtout du diamètre intérieur, alors que les raccords se choisissent d’abord sur le diamètre extérieur indiqué sur le tube.

Vous trouverez aussi des versions nues (sans gaine) et des tubes gainés ou isolés, utiles en encastrement ou pour limiter les déperditions en chauffage. La gaine ne change pas le diamètre du tube, mais elle augmente l’encombrement à prévoir dans les cloisons et les fourreaux.

Quels repères vérifier sur le marquage avant d’acheter ?

Selon les fabricants, le marquage peut inclure une référence, le diamètre extérieur, l’épaisseur et parfois la classe d’usage (eau sanitaire, chauffage). Les informations imprimées sur les tubes et les fiches techniques permettent de choisir les raccords et de vérifier la compatibilité avec votre système (à sertir, à visser, etc.).

Informations:

Avant l’achat, vérifiez que le diamètre et l’épaisseur indiqués sur le tube correspondent exactement à ceux exigés par les raccords et par votre outillage de sertissage.

Quels diamètres existent, et comment lire les dimensions (OD/ID/épaisseur) ?

La recherche « multicouche diamètre » renvoie souvent à des tailles courantes comme Ø14, Ø16, Ø20, Ø26, Ø32, avec des diamètres plus importants pour des usages spécifiques. Pour éviter une erreur de commande, il faut savoir lire le format inscrit sur le produit.

Comment interpréter un marquage du type « 26 x 3 mm » ?

Un marquage 26 x 3 mm signifie : diamètre extérieur 26 mm et épaisseur 3 mm. Le diamètre intérieur est donc d’environ 26 − 2×3 = 20 mm.

Cette différence explique pourquoi deux tailles proches en diamètre extérieur peuvent donner des résultats différents en débit, surtout sur une grande longueur ou en présence de nombreux coudes, vannes et accessoires.

Attention:

Ne choisissez jamais un raccord « au jugé » en vous basant sur un diamètre intérieur supposé. Les raccords sont dimensionnés sur le diamètre extérieur et sur le profil de sertissage.

Quelles tailles rencontre-t-on le plus souvent en plomberie et chauffage ?

Sur la plupart des chantiers, vous croiserez surtout les diamètres ci-dessous :

• Ø16 : alimentations de points d’eau (lavabo, WC, douche selon configuration).
• Ø20 : petite distribution, départ de collecteur, appareil plus demandeur.
• Ø26 : alimentation principale d’un logement ou tronçon avant dérivations.
• Ø32 : tronçons principaux et besoins de débit plus élevés.

Il existe aussi des gammes au-delà (par exemple 40 à 75 mm) destinées à des réseaux plus importants. Plus le diamètre augmente, plus le tube devient rigide, plus le rayon de cintrage est contraignant, et plus la pose nécessite des fixations adaptées.

Côté conditionnement, les petits diamètres sont souvent en couronne, pratique pour les cheminements complexes. Les diamètres plus importants existent fréquemment en barre, plus simple à aligner et à fixer, mais moins pratique dans les passages sinueux.

Quel diamètre choisir selon l’équipement et l’usage ?

Le bon diamètre dépend du point d’usage, de la longueur de ligne et du fait que vous alimentiez un seul appareil ou plusieurs dérivations. Les repères ci-dessous correspondent aux pratiques les plus courantes, à ajuster selon la pression disponible, la simultanéité, et le nombre d’accessoires (coudes, vannes, flexibles, robinetterie).

Équipement alimenté	Diamètre généralement adapté	Quand passer au diamètre supérieur ?
Lavabo, WC, machine à laver	Ø16	Longue distance ou plusieurs appareils sur la même ligne
Douche	Ø16 à Ø20	Confort amélioré si ligne longue, pression limite, usages simultanés
Évier de cuisine	Ø16 à Ø20	Présence d’un lave-vaisselle sur la même alimentation, grande longueur
Chauffe-eau	Ø20 (souvent)	Alimentation de plusieurs points d’eau avec pertes de charge importantes
Radiateur	Ø16 à Ø20	Départ plus sollicité, plusieurs radiateurs, pertes de charge élevées
Plancher chauffant	Selon boucles et étude	Se dimensionne par pertes de charge et débit par boucle

Une règle simple aide à éviter les erreurs : le tronçon principal (avant dérivation) se dimensionne plus grand que les départs vers chaque appareil. Une dérivation vers un seul point d’eau peut rester en diamètre inférieur si le débit reste suffisant.

Bonus:

En cas d’hésitation entre deux diamètres, mesurez la longueur réelle du trajet et comptez les coudes, vannes et flexibles. Les accessoires augmentent les pertes de charge et peuvent justifier un diamètre supérieur.

Évitez aussi le surdimensionnement systématique. Un diamètre trop grand augmente le volume d’eau contenue dans la ligne en eau chaude sanitaire, allonge le temps d’attente et peut compliquer la pose.

Quels raccords choisir, et quelles contraintes selon la méthode d’assemblage ?

Les raccords conditionnent la fiabilité, la tenue en pression et la résistance en température. Le choix du diamètre est indissociable du type d’assemblage, car chaque solution impose des contraintes d’outillage et de compatibilité.

Faut-il privilégier le sertissage ou la compression ?

Deux grandes familles existent.

1. Raccords à sertir : ils nécessitent une pince à sertir et des mâchoires adaptées. Le sertissage est fiable et reproductible si la coupe, le calibrage et l’enfoncement sont corrects.
2. Raccords à compression (ou à visser selon modèles) : ils se montent sans pince, avec des clés, grâce à une bague et un écrou. Ils sont utiles en dépannage ou en accès difficile, mais exigent un serrage précis et un contrôle d’étanchéité rigoureux.

Dans les deux cas, la préparation du tube reste déterminante : coupe nette, ébavurage, calibrage si nécessaire, et contrôle de l’état du joint.

Comment vérifier la compatibilité entre tube, raccord et outillage ?

Les raccords existent en différents matériaux, notamment laiton ou inox, et en multiples configurations (manchon, coude, té, réduction, raccord vers robinetterie, raccord vers cuivre, etc.). Avant de commander, vérifiez systématiquement :

• Le diamètre et l’épaisseur du tube.
• Le type de raccord (à sertir ou à visser) et le profil attendu.
• L’environnement d’installation (température de chauffage, accessibilité, vibrations éventuelles).

Prévoyez aussi les accessoires indispensables : coupe-tube, calibreur, supports de fixation, vannes, et, si besoin, des raccords de transition vers du cuivre ou du PER. Les évacuations en PVC concernent un autre circuit (eaux usées) et ne se mélangent pas à l’alimentation.

Quels prix prévoir, et comment acheter sans se tromper ?

Le prix dépend surtout du diamètre, du conditionnement, de la marque et du type (nu, gainé, isolé). Les raccords et l’outillage peuvent représenter une part importante du budget sur une petite intervention.

Couronne ou barre : que choisir selon le chantier ?

La couronne facilite les cheminements continus avec moins de raccordements, ce qui réduit les points de fuite potentiels. La barre permet des alignements nets, des fixations régulières et une pose apparente plus soignée.

En pratique :

• En Ø16 et Ø20, la couronne est très courante.
• En Ø26 et Ø32, la barre est souvent privilégiée, même si certaines références existent en couronne.

Repères de prix indicatifs pour le matériel

Les montants ci-dessous sont des fourchettes indicatives. Ils varient selon la qualité, le type (gainé, isolé) et le conditionnement.

Produit (matériel)	Fourchette indicative
Tube Ø16 (au mètre)	2 à 5 € / m
Tube Ø20 (au mètre)	3 à 7 € / m
Tube Ø26 (au mètre)	5 à 12 € / m
Tube Ø32 (au mètre)	8 à 20 € / m
Raccord (à l’unité, selon type)	3 à 20 €
Outils de base (coupe-tube, calibreur)	10 à 50 €

Ces fourchettes ne remplacent pas l’analyse de votre configuration (longueur, accessoires, pression disponible). Pour une estimation fiable, un devis reste la solution la plus sûre.

Quels contrôles faire avant de commander ?

Avant d’acheter tubes, raccords et outillage, contrôlez les points suivants pour éviter les incompatibilités et les erreurs de diamètre :

• Vérifiez le marquage : diamètre extérieur et épaisseur doivent être clairement indiqués.
• Choisissez des raccords compatibles avec votre méthode : à sertir ou à visser.
• Contrôlez l’outillage : la pince et les mâchoires doivent correspondre au profil et aux diamètres visés.
• Anticipez les accessoires : fixations, vannes, joints, raccordement vers robinetterie ou radiateur.
• Tenez compte de l’usage : eau sanitaire, chauffage, température et pression attendues.

Quelle recommandation finale pour éviter les erreurs de diamètre (Ou-Plombier) ?

Pour choisir le bon diamètre, retenez trois règles : dimensionnez plus grand sur le tronçon principal, adaptez le diamètre à chaque point d’eau, et sécurisez la compatibilité entre tube, raccords et outillage. Mesurez aussi la longueur réelle du parcours, car les pertes de charge augmentent avec les coudes, vannes et flexibles.

En cas de doute, un plombier chauffagiste Ou-Plombier peut vérifier le dimensionnement et réaliser un raccordement durable, partout en France, 24h/24 et 7j/7. Devis gratuit sur demande.
